Как сделать детские качели своими руками?

Советы по выбору

Прежде чем приобрести своему ребенку качели, родители должны обратить внимание на несколько важных аспектов

Если качели приобретаются для домашнего использования, необходимо подобрать место для их размещения, чтобы в окружающем пространстве не было препятствий, опасных предметов быта и просто острых углов.
Для детей до года родителям следует обратить внимание на модели в виде люлек с регулируемой спинкой. Материал, используемый в производстве данных моделей, выполнен из натурального текстиля.
Модели с укачивающим устройством лучше всего использовать для малышей до четырех месяцев

У детей постарше от несвоевременного укачивания может нарушиться режим сна.
Для крох, начинающих делать первые осознанные шаги, лучше всего подойдут качели стоячего типа. Благодаря их использованию ребенок гораздо быстрее привыкает к горизонтальному положению.
Для активного полуторагодовалого малыша следует выбрать сидячие качели. Их конструкция выполнена с учетом анатомических особенностей строения ребенка.

Качели должны приносить ребенку только радость и удовольствие, поэтому в выборе модели малыш должен принимать активное участие.

Качели из профильных труб

Виды материала

До того, как сделать качели садовые своими руками из профильной трубы, нужно проанализировать типы материала и определить, для каких именно частей их можно использовать:

1. Овальные (круглые). Нужны для создания выгнутых частей (подлокотников, арочных элементов, сидушек).
2. Прямоугольного сечения. Отличаются высокой несущей способностью, из них создаются раскосы, вертикальные элементы.
3. Плоские. Применяются для устройства вспомогательных элементов, например, горизонтальных раскосов.

Виды трубИсточник pbs.twimg.com

Качели-скамьи

Перед тем как сделать садовые качели своими руками нужно разобраться со спецификой будущей конструкции:

• качели сооружаются как для постоянной установки, так и мобильными;
• для переносных моделей не нужен фундамент – основание само является крепкой опорой;
• для недвижимых качелей рекомендуется устройство столбчатого основания;
• часто конструкция прикрывается поликарбонатным козырьком либо натянутым тентом – для укрытия от лучей солнца, мелкого дождя.

Сварные качелиИсточник pinterest.it

Сооружение качели-скамьи из профилированной трубы разбивается на несколько стадий.

Сначала нарезаются требуемые элементы. Для торцевых опор нужны 4 отреза по 2,5 м, для поперечины – отрез 2,1 м.

Нарезка деталейИсточник montazh-saidinga.ru

Верхние края опор срезаются под 30°. Опоры сопрягаются сваркой так, чтобы образовался равносторонний треугольник.

Сваривание боковых стоекИсточник nealstroy.ru

• От верхней точки каждой стойки откладывается по 2000 мм и приваривается горизонтальная поперечина длиной 1035 мм, предназначенная для повышения жёсткости рамы.
• К окончаниям вертикальных опор подваривается горизонтальная трубка, к которой впоследствии будет закреплено сиденье. Между ножками в форме литеры «А» следует выдержать расстояние 2000 мм, выступ поперечины с любой стороны – по 50 мм.

Приваривание горизонтальной перекладиныИсточник tvoidvor.com

Для скамьи используются стандартные бруски. Например, 30х30х6000 мм, укороченные до 1500 мм, понадобится 24 шт. Бруски зачищаются на станке либо наждачкой вручную.

Изготовление скамьиИсточник tvoidvor.com

Для предупреждения гниения древесины на поверхность брусков наносится лакокрасочное покрытие.

Окрашивание брусковИсточник tvoidvor.com

• Далее собирается каркас скамьи из трубы 15 мм. Отрезки свариваются, к ним посредством болтов прикрепляются бруски на удалении 20-25 мм. Для закрепления цепочки по краям каркаса привариваются рым-гайки.
• Сиденье крепится к вертикальным опорам. В поперечной балке устраиваются сквозные отверстия для вставки болтов с рым-гайками. Болты пропускаются и затягиваются, цепь прикрепляется через карабины.

Крепление цепиИсточник tvoidvor.com

Изготовление качели-скамьи не вызовет сложностей у опытных мастеров, умеющих обращаться не только со сваркой, но и со столярными станками. В бытовых условиях, на даче справиться с задачей будет посложнее. Качели такого типа легко можно увидеть в гипермаркетах либо на рынке – изготовлением занимается множество производителей, стоимость их относительно невысока. Потому перед тем как сделать качели на даче своими руками, можно осмотреть огромное количество готовых и уже собранных.

Конструкция садовых качелей, чертежи

Чтобы обозначить фронт работ и подсчитать приблизительный расход материалов, составляют чертеж, который можно выполнить самостоятельно или воспользоваться уже готовым из интернета. Например, такой простой вариант

Конструкция посложнее с составными стойками и укосинами

Схема качелей с навесом

Двойные качели для любителей непростых, но интересных задач

Конструкция простейших садовых качелей из дерева включает:

• опоры из бруса, досок или очищенного кругляка небольшого диаметра, которые могут быть А-, Х- или П-образными, с боковыми элементами треугольной или трапециевидной формы;
• сиденья из деревянных дощечек со спинкой, подлокотниками или без них;
• подвесы — цепи, полипропиленовые канаты, веревки;
• элементы крепления.

Если будет устраиваться навес, сооружают легкий прочный каркас для монтажа кровельного материала.

Все деревянные элементы скручивают между собой болтами, саморезами, можно с дополнительной проклейкой стыков. В некоторых соединениях применяют гвозди, скобы, накладки. Крепеж должен быть устойчивым к коррозии.

Для садовых качелей обычно используется недорогой пиломатериал — сосна, ель. Наибольшей влагостойкостью обладает лиственница. Из нее изготавливают ответственные детали, непосредственно контактирующие с землей.

Для удобства на сиденье можно положить подушки или сшить мягкие съемные чехлы. Защититься от мух и комаров поможет москитная сетка.

Пошаговая инструкция по изготовлению качелей из металла

Металлические качели отличаются прочностью и долговечностью. Однако, для изготовления потребуется специальный инструмент, опыт и умение работать с металлом.

Рассмотрим методику сборки внимательнее:

Схемы и чертежи, составление проекта

Типовой проект металлических качелей для одного человека

Первым шагом должна стать работа по составлению рабочего чертежа. Это необходимая процедура, позволяющая лучше продумать конструкцию, прояснить для себя некоторые вопросы относительно размеров, соединений, неясных моментов.

Более опытные пользователи составляют собственные рабочие чертежи. Если подготовки нет, или не хватает времени для детальной проработки всех нюансов сборки, следует поискать готовый чертеж в сети интернет.

Не обязательно использовать готовый проект в его первоначальном виде. некоторые его позиции можно изменить, добавить или убрать некоторые детали.

Инструменты и материалы

Болгарка

Для изготовления качелей из металла потребуются:

• болгарка с отрезным кругом;
• сварочный аппарат с набором электродов;
• рулетка, линейка, угольник;
• чертилка, кусок мела;
• электродрель (мощная, предназначенная для установки больших сверл);
• сменные диски для болгарки (металлическая щетка, наждачные диски для очистки и обработки швов).

Рым-болт

Материалы для сборки качелей:

• металлическая труба прямоугольного или круглого сечения. Ее размер может составлять от 50 мм (диаметр) или 50 × 50 мм (40 × 60 мм);
• металлическая труба прямоугольного сечения 20 × 20 мм (или 25 × 25 мм) для изготовления сиденья;
• пара рым-болтов для крепления подвесов (если планируется установка двух сидений, потребуется две пары и т.п.);
• краска, кисти или распылитель для нанесения защитного покрытия.

Приведенный перечень нельзя назвать исчерпывающим, так как в составе конструкции могут быть использованы различные дополнительные элементы — навес, сиденье из других материалов и другие детали.

Этапы выполнения сборки

Детали нужной длины

Сборка металлических качелей проходит поэтапно. Порядок действий:

1

подготовка деталей. По спецификации, составленной по данным рабочего чертежа, отрезают детали нужной длины. Для этого используется болгарка с отрезным кругом;

2

изготовление опорных конструкций (боковых). Используется труба большего сечения. С помощью заранее подготовленного шаблона намечаются контуры угловых элементов, отрезаются болгаркой. После этого опоры соединяются на сварку, в нижней части прикрепляются поперечины (распорки);

Опорные конструкции

3

изготовление перекладины – заключается в подготовке участков присоединения пар рым-болтов (или одной пары, если качель будет одноместная);

4

сборка опорной конструкции. При соединении надо следить, чтобы рым-болты были ориентированы точно вниз

Это особенно важно, если используется труба круглого сечения;

5

изготовление сиденья. Здесь возможны разные варианты, степень сложности которых зависит от проекта, уровня подготовки и навыков мастера. Если нет опыта или времени, используют готовые стулья из металла, к которым крепят проушины для присоединения подвесов.

Сиденье

Преимуществом сборки с помощью сварки является возможность соединять детали под любым углом. Однако, некоторые участки потребуют усиления с помощью косынок или дополнительных бобышек. Иногда их приходится устанавливать на уже готовую конструкцию, если во время испытаний появились сомнения в прочности модели.

Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео)

Детские качели

Для детей можно сделать такие же по конструкции, но меньшего размера.

Примерные размеры качелей для детей. Высота, понятно, может быть и меньше

Есть несколько других моделей для детской площадки, а о том, как сделать песочницу можно прочесть тут.  Вот первые — качели-весы или балансир.

Качеля для детей — балансир или весы

Все понятно, могут возникнуть вопросы только по узлу крепления. Ниже чертеж с указанием размеров. Для украпления верхней части внутри закрепляются стальные пластины. Чтобы они качались, сверлится отверстие, в которое продевается штырь. Улучшить «качение» можно вставив подшипники.

Стойки для качели-балансира

Быстро и просто можно сделать качели-гнездо из шины (автомобильной покрышки). В нее по четырем углам устанавливаются болты с рым-гайками, но меньшего диаметра (про шайбы не забудьте), к ним цепляются канаты или цепи, а их можно хоть на соответствующую ветку на дереве закинуть, хоть на турник повесить.

Как сделать качели-гнездо из покрышки

Фото и идеи детских качелей из разных материалов для дома

Еще один отличный материал для детских качелей – ткань. Тканевые легко сшить самостоятельно. Они надежные: даже совсем маленький карапуз может проходить свои первые «тренировки на космонавта» с такой качелькой.

Она симпатичная, она функциональная и, что самое приятное, она ограничивает вашего ребенка одним местом в течение длительного периода времени. Шучу! (без шуток).

Источник http://the-thud.com/diy-baby-swing/

Понадобиться:

• Ткань — около 2 м. прочной льняной, джинсовой или обивочной ткани.
• Ватин — около 1 м. тонкого синтепона, который будет помогать держать форму ткани.
• Веревка — вам понадобится около 5 м. веревки в зависимости от того, как низко вы хотите, чтобы качели висели. Главное, чтобы она была прочная!
• Палка — длина 1,6 м, диаметром 19 мм. Можно и толще.Она должна хорошо выдерживать нагрузки.
• Два стальных карабина . Убедитесь, что у вас есть те, которые выдержат вес вашего ребенка с запасом.
• Два стальных крючка (винты с ушком) для подвешивания к потолку.

Как сшить детскую качель?

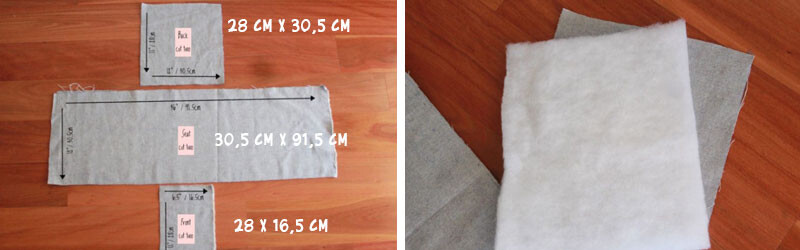

1. Отрежьте:

• две части размером 28 см х 30,5 см. Это  спинка.
• две части размером 30,5 см х 91,5 см. Это будет сиденье, которое будет держать ребенка.
• две части размером 28 х 16,5 см (11 х 6,5 дюймов). Это будет передняя часть между ног.

2. По этим же размерам отрезаем синтепон.

3. Делаем бутерброды. Два меньших отрезка ткани выкладываем лицом к лицу, сверху синтепон. И так составляем все части. Самый большой прямоугольник пока не трогаем.

4. Прошиваем 3 стороны каждого прямоугольника на 1 см от края. Так мы зафиксировали синтепон и сшили детали. Одну сторону не прошиваем, чтобы можно было вывернуть деталь на лицо.

5. Обрезаем немного уголки, чтобы они не топорщились и выворачиваем. Хорошо распрямляем уголки с помощью карандаша.

6. Заднюю часть крепим так, чтобы она находилась прямо по центру большого прямоугольника.

7. Ближе к другой стороне также по середине крепим переднюю часть.

8. Сверху на них выкладываем второй отрез ткани 30,5 на 91,5 см. лицом вниз.  И на него синтепон.

9. Снова прошиваем три стороны. Одно ребро оставляем не прошитым.

10. Выворачиваем, выглаживаем. И прошиваем, завернув внутрь необработанные края.

11.  Разрезаем палку на четыре части размером 40 см каждая. Просверлите отверстия.

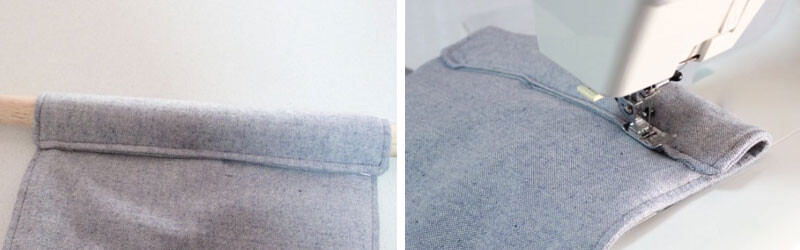

12. Оберните края сидения вокруг палки, зафиксируйте булавками. Затем вытащите их и прострочите пару раз по намеченным линиям. Используйте очень толстую иглу, так как слой ткани очень большой.

13. Вставьте палочки и можете заправлять веревки.

14. Но перед этим на середину веревки зафиксируйте карабины.

15. Под палочкой завязываем большие крепкие узлы.

Готово. Можно подвешивать к потолку.

Возможно, я не назвала все подходящие материалы, или вы хотите поделиться фотографиями ваших качелей, тогда пишите комментарии, и рассказывайте о ваших успехах в конструировании!

Хотите продолжения? Вам нравится что-то делать своими руками? Оформляйте подписку на сайт, тогда всегда будете иметь в запасе несколько идей, которые помогут вам реализовать свой творческий потенциал!

Как сделать деревянные качели для дачи своими руками: чертежи и подбор материалов

Размерная таблица для создания заготовок:

Деталь в конструкции	Размеры поперечной части заготовки, см	Конечная длина, см	Необходимое количество заготовок, шт.
Каркасная часть конструкции
Распорка (верхняя)	4,5х14	23	2
Распорка (нижняя)	4,5х14	96	2
Ножка	4,5х9	198,7	4
Ригель	4,5х14	210	1
Детали для сиденья
Задняя стойка	3,5х7	60	2
Брусок (опорный)	3,5х7	95,5	2
Брусок (для сиденья)	3,5х7	120	2
Подлокотник	3,5х7	60	2
Планка спинки	2,5х7	130	2
Опора для подлокотника	3,5х7	27,5	2
Планка сиденья	2,5х7	128,4	8
Верхняя планка	2,5х9	130	1

Кроме этого, для соединения между собой вышеуказанных заготовок в единую конструкцию, потребуется наличие крепежных элементов с различными параметрами.

Полезные рекомендации

И спинку, и сиденье надо делать как можно более гладкими — при этом не имеет значения, будет ли пользоваться качелями взрослый либо ребенок. Идеальным выбором потому окажутся бруски либо доски, которые отшлифовали наждаком. Первоначально обработка производится с крупным зерном, потом его калибр уменьшают. Для крепления нарезанных досок применяются заблаговременно подготовленные выемки. В них вкручивают болты, стараясь утопить головки.

До завершения сборки все дерево пропитывают антисептиком и лаком. Металлические части надо грунтовать и красить. По углам каркаса ставятся рым-болты. Для прикрепления цепей на ушки подобных болтов применяются либо нарезные муфты, либо монтажные карабины. Подвешивать скамейки нужно также на рым-болты. У домашних мастеров есть выбор, закреплять ли их на углах или поверх краев.

Полезно будет дополнить качели козырьком. Не только детям, но и взрослым очень важна эффективная защита от осадков и солнечных лучей. Козырек представляет собой прямоугольную стальную раму с усилением перемычками. Сверху на раме монтируют лист поликарбоната.

Сечение профилей для козырька обычно невелико. Их сваривают между собой и закрепляют на верх каркаса качелей, также с применением сварочных аппаратов. Устанавливать лист поликарбоната можно только после высыхания краски на металле. Его фиксируют саморезами, дополненными уплотняющими шайбами. Торец козырька рекомендуется перекрывать профилем из полимера, который не позволит проникнуть внутрь насекомым или пылинкам.

Деревянные качели на опорных стойках

Лучший материал для изготовления прочных качелей – деревянный брус. Квадратный пиломатериал обеспечивает простую сборку конструкции, легкую подгонку деталей, соединение углов. Излюбленный садовый элемент ландшафтных дизайнеров с радостью используют малыши и взрослые люди. Такие качели можно сделать самостоятельно любого размера и формы.

Определяемся с размерами и пропорциями

Сооружение деревянных качелей следует начинать с составления проекта, чертежа

Важно учесть их назначение, количество членов семьи. Они могут иметь конструкцию различного типа

Популярностью пользуются следующие самодельные варианты:

Семейные. Отличаются большой вместительностью, свободно могут поместиться 4-5 человек. Скамейка широкая из длинных досок. Дополнить конструкцию можно навесом;
Детские. Простые качели могут иметь различную модификацию. В основном они состоят из опоры, сиденья и крепежа

Особое внимание надо уделить безопасности – сделать удобную спинку, боковые перегородки, предусмотреть ремни для надежной фиксации ребенка;
Переносные. Легкие качели небольшого размера собирают по специальной схеме

Раскладные элементы быстро демонтировать, перемещать, перевозить в любую точку.

Расположение и крепление стоек к грунту

Стационарные конструкции необходимо надежно зафиксировать в грунте, чтоб они не перевернулись во время движения цепей или металлических прутьев. На выбранном участке отмечаем место для стоек, выкапываем углубления. Дно каждой ямы засыпаем песком, чтоб защитить конструкцию от перекосов и просадки. Слой должен быть не менее 10 см.

Перед тем как поместить опоры в углубления, нижнюю их часть следует обработать битумной мастикой или обернуть рубероидом. В яме они должны находиться в строго горизонтальном положении. Заливаем их цементным раствором. Пока смесь не высохла, положение стоек можно корректировать. Дальнейшие работы можно проводить минимум через 10 дней.

Способы крепления поперечины

Деревянная перекладина, к которой цепляют скамью или сиденье, может фиксироваться несколькими способами. Если качели находятся на видном месте во дворе, то лучше использовать варианты с условием эстетичности. Они сложны в исполнении, но придадут уличной конструкции особый презентабельный вид. Надежно закрепить поперечину можно следующим образом:

1. К накладному брусу, приделанному ниже пересечения двух опор;
2. Уложить несущий брус между перекрещенными боковыми стойками;
3. Крепление «в полдерева». Создаются специальные пропилы в местах стыков.

Конструирование сиденья

Сиденье деревянных качелей также должно быть сделано из дерева. Это один из самых простых, удобных материалов. Он прост в обработке, предоставляет полный простор для проявления фантазии. Из него можно создать настоящее резное произведение искусства.

Сделать простую конструкцию можно из двух рам – одна деталь предназначена для сидения, другая для спинки. Делаем в них ребра жесткости и соединяем между собой при помощи уголков, саморезов. По инструкции вкручиваем специальные болты в передний брус сиденья и верхнюю часть спинки. Такое сиденье можно использовать для уличной конструкции или в квартире.

Выбираем крепление сиденья к перекладине: канат или цепь

Чтобы сделать выбор между синтетической, натуральной веревкой и металлом, необходимо определиться с сезонностью использования рассматриваемого предмета, его надежностью. Металлические конструкции существенно отличаются своей прочностью, к тому же они долговечны, отлично переносят морозы. Для громоздких конструкций, на которых одновременно смогут разместиться несколько человек, лучше использовать металлическую цепь, к тому же качели медленнее останавливаются.

Канат стоит значительно дешевле металла, он приятней на ощупь, однако может перетереться, поэтому требует периодической ревизии, визуального осмотра состояния. К тому же этот материал для качелей менее долговечен. Это отличный вариант для подвешивания простых одноместных изделий, гамаков.

Чертежи и размеры

Составляя чертежи садовых качелей, надо показывать их габариты в трех плоскостях. Начинают с суммарной ширины (которая определяется по фасадной части конструкции). Вторая цифра показывает, какова глубина каркаса. Третье число означает высоту. Нежелательно использовать большие качели в уличных навесах или беседках.

Но в любом случае требуется ориентироваться на особенности конкретного ландшафта или помещения, чтобы схема была составлена правильно

Если предстоит поставить качели просто под деревьями, где есть свободное место, можно обращать внимание на одну ширину. При этом стоит учитывать, что сиденье на 400-500 мм меньше, чем расстояние между боковыми стойками

Планируя сделать подвесную скамейку для семейной пары с 1 ребенком, можно ограничиться шириной 1,6 м. А вот для троих взрослых потребуется уже от 180 до 200 см.

Точно такие же габариты стараются придать задним сиденьям автомобилей, так как они позволяют свободно рассаживаться всем без намека на стеснение. Если планируется пользоваться качелями в одиночку, хватит и сиденья шириной 1 м. Делать конструкцию крупнее — значит, уже тратить зря строительные материалы. В чертежах требуется отразить толщину круглых труб для изготовления стоек и иных деталей. Их диаметр может варьироваться от 3,8 до 6 см.

Допустимая толщина стенок колеблется от 0,1 до 0,15 см. Увеличивая эти показатели, можно нарастить прочность. Однако общая плата тоже существенно вырастает. В частном саду уместно монтировать качели из трубы сечением 3,8-4,5 см. При этом толщина трубки может ограничиться 1,2 мм. Более серьезные параметры нужны уже для качелей, вывешиваемых в общественных местах.

На чертеже А-образного каркаса указывают:

• фланцы;
• рым-гайки;
• простые гайки;
• болты;
• стягивающие раму элементы;
• перекладины;
• стойки опорных рам.

Основные правила безопасной эксплуатации качелей

Существует ряд мер безопасности, которые обеспечивают малышу на игровой площадке спокойствие и отсутствие травматизма. Выглядят они так:

• На одной раме нежелательно размещать больше двух качелей. Расстояние между ними должно быть минимум 50 см.
• Зону приземления лучше оборудовать прорезиненными ковриками или песком.
• На сиденье, как и на раме не должно быть никаких заусенцев от сварки.
• Болты при монтаже желательно брать со скрытыми головками и вгонять их в дерево максимально.
• Нужно ежегодно перед началом теплого сезона проверять карабины, смазывать их или менять на новые. Металл быстро изнашивается в условиях холода и непогоды.

Качели для детей, смонтированные своими руками по чертежам и фото, с соблюдением этих правил, ничем не уступают заводским.

https://youtube.com/watch?v=YdESVxlAbl0

Напишите нам в коментариях:

А какие качели больше нравятся вам: деревянные или металлические?

Деревянные качели для детей своими руками

Поскольку прочное дерево на собственном участке найти удается не всегда, да и портить его жалко, лучше сразу озаботиться прочной конструкцией для размещения качелей. При отсутствии навыков работы с металлом оптимальным вариантом будет постройка из дерева. При этом можно использовать как подготовленные пиломатериалы (брус, бревно-кругляк, доски), так и подручный материал – очищенные от коры (или даже не окоренные) стволы и ветви спиленных деревьев. Во втором случае обязательно следует проверить приготовленные детали на гниль, плесень, трещины и прочие дефекты.

В зависимости от выбранной конструкции (А-образной или П-образной) подготавливают базу конструкции:

• стойки – по одной (для П-образной) или две (для А-образной) детали;
• перекладину, которая будет служить местом для подвешивания качелей;
• дополнительные перекладины-связи (по желанию);
• сами качели с элементами для подвешивания (канат или цепи).

Одна из самых простых и устойчивых конструкцией детских качелей своими руками из дерева изображена на схеме ниже.

Здесь А-образные боковые элементы имеют две дополнительные связи – в самом верху (косынка из металла или дерева, закрепляемая к дереву саморезами) и планка примерно на середине высоты. Для усиления конструкции используются также раскосы, связывающие косынку и поперечину. Ножки опор заглубляются в грунт на глубину 30…50 см, при этом желательно их забетонировать. Таким образом, к высоте качелей, указанных на эскизе, стоит добавить 30…50 см для заглубления.

Если детей в семье двое и больше, можно выбрать вариант детских качелей своими руками на два места.

На этой схеме высота также показана без учета заглубления опор в грунт.

Подвес сидения выполняется с помощью веревок на защитных петлях или на цепях. Для крепления на поперечине снизу ввинчиваются крюки или просверливаются сквозные отверстия для продевания каната.

Еще один вариант крепления сидения на поперечине.

Если хочется сделать не просто качели своими руками из дерева для детей, а полноценное место отдыха, стоит немного потрудиться и выстроить конструкцию под навесом с аккуратным диванчиком вместо простейшей доски.

Как сделать качели своими руками из металла для всей семьи

Планируя построить своими руками качели из профиля для всей семьи, нужно, в первую очередь, исходить из комфортного расположения каждого человека. При составлении эскиза необходимо отталкиваться от следующих параметров:

• ширина сиденья для 1 человека – 50 см;
• высота сидушки должна быть комфортной, чтобы можно было самостоятельно отталкиваться от земли;
• расстояние от боковых опор до верёвки должно быть не менее 35 см, до цепи – 25 см;
• высота боковых опор должна соответствовать росту человека, оптимальные параметры – 1,7-2,5 м.

Качели с сиденьем на подшипниках своими руками из металла

Один из вариантов крепления посадочного места к верхней перемычке – это подшипники. Рассмотрим более подробно все особенности их установки.

Чертежи крепления подшипников

Не всегда можно найти два одинаковых подшипника нужного размера. В таком случае, следует приобрести специальный блок для крепления, в котором уже установлены требуемые изделия. Блоки крепятся на верхней горизонтальной перемычке через сквозные отверстия при помощи болтов.

ФОТО: newspasky.ruФОТО: vashaterrasa.ruФОТО: good.ctlx.ruФОТО: dskstenki.ru

Инструкция по изготовлению

Основной принцип изготовления качелей из металла практически не отличается, здесь единственное дополнение – это крепление подшипников. Более подробно весь процесс можно посмотреть на видео:

Watch this video on YouTube

Как смастерить качели из профильной трубы своими руками

Для увлекательных аттракционов можно использовать любой металлопрокат, например, круглого сечения, уголки или тавры, но именно профильные трубы обладают весомыми плюсами, по сравнению с аналогами:

• с такой формой удобно работать;
• стенки – это дополнительные рёбра жёсткости, соответственно прочность конструкции намного выше;
• они устойчивы к механическим воздействиям.

Однако их сложнее обрабатывать от коррозии, поэтому данному процессу следует уделить особое внимание. Предлагаем вместе с нами смастерить качели из профтрубы своими руками

Пошаговые фото помогут в нашей работе.

Чертежи качелей из профильной трубы с размерами

Для изготовления своими руками качелей можно использовать прямую профтрубу. Не менее красиво смотрятся конструкции из изогнутого металлопроката.

ФОТО: proekt-sam.ruФОТО: vseprotruby.ruФОТО: www.pinterest.ru

Пошаговая инструкция

Для того, чтобы смастерить качели из металлопрофиля, нам нужно подготовить следующие материалы:

• 5 профильных труб 40×40×2000 мм;
• 2 профильные трубы 20×20×1000 мм;
• 3 профильные трубы 20×40×1000 мм;
• доска длиной 1,5 м 20×90 мм – 7 шт.

Мастер-класс по изготовлению своими руками садовых качелей из профильной трубы.

Иллюстрация	Описание работы
	Состыковать две трубы длиной 2 м под углом 45º, разворот снаружи – 90º. Расстояние между нижними опорными точками должно получиться 1,6 м
	Уложить поперечный профиль 1 м сечением 20×20 мм² между трубами на расстоянии 70 см, отметить снизу линию стыковки и срезать её болгаркой
	Сварить стойки А-образной конструкции в верхней точке и местах крепления поперечин. Аналогичным образом все действия провести и со второй опорной стойкой
	Установить на боковые стойки верхнюю планку под углом 90º и приварить. Дополнительно приварить 2 «уха» для крепления сидения
	Приварить нижние рёбра жёсткости спереди конструкции и сзади
	Для того, чтобы изготовить сиденье из дерева на металлическом каркасе, нам понадобится профиль 20×40 мм. Сложить вместе 3 трубы, прихватить их сваркой, отступить от края 10 см и сделать разметку с шагом 12 см. Получится 6 одинаковых элементов
	Болгаркой выполнить, но не до конца, V-образные пропилы: первую и две последние отметки с обратной стороны, остальные – по линии разметки
	Согнуть каркас до желаемой формы, при необходимости, подпилить V-образные вырезы ещё больше. Места среза проварить, лишнюю длину можно срезать
	Разделить профиль, отшлифовать швы болгаркой, зачистить металлической щёткой и покрасить
	Для крепления досок в каждом профиле высверлить отверстия сверлом на 4 мм и закрепить доски при помощи саморезов. Изогнутый профиль зафиксировать по краям и ровно посередине сиденья
	Получится сиденье правильной анатомической формы.
	К профилю возле спинки прикрутить уголок, к которому будет крепиться одна часть цепи
	С другой стороны профиля просверлить отверстие, вставить болт и закрутить его гайкой – это будет крепление для второй цепочки
	Закрепить цепи на карабинах в ушках на верхней перекладине
	Вот такие качели получились всего за пару дней

Более подробно весь мастер-класс можно посмотреть на видео:

Watch this video on YouTube

Какие бывают качели?

Прежде чем приступить к строительству, необходимо сделать оценку места, где изделие будет установлено, обдумать его предназначение, определиться с сезонностью использования

Также важно выбрать такую конструкцию, которая не испортит общий вид участка, украсит собой ландшафт

Классифицировать качели можно опираясь на разные параметры:

• По способу установки они могут быть стационарными и разборными.
• Раскачиваться вертикальным или горизонтальным образом. В первом случае это качели балансир, в форме перекладины, установленной на опоре, которая находится посередине. Во втором – это подвесные варианты.
• По возрастной категории все изделия делятся на детские и взрослые.
• По количеству мест – одноместные, двухместные, многоместные.
• По виду конструкции – каркасные, бескаркасные сооружения. В первом варианте роль несущей опоры могут играть ветви деревьев. Вторые отличаются более сложным устройством, где перекладина уложена на надежные опоры, а сиденье держится на металлических прутьях или цепях.
• По наличию навеса – открытые и закрытые варианты.
• По форме вообще нет ограничений. Как каркас, так и сиденье имеют самый разнообразный вид, могут включать кованые элементы, иметь оригинальную, неповторимую конструкцию. Представлять собой гамаки, диваны, мягкие кресла, шезлонги, иметь вид лодочек, ракет, имитировать животных и птиц.

Монтаж сиденья

Его варят из металлического профиля под углом 90 градусов. Габариты сидушки мастер рассчитывает под малыша. Но они не должны быть меньше чем 60 см в ширину и 50 см в глубину. Высота спинки — от 30 см и более. Можно предусмотреть и подлокотники для малыша. Так качаться будет удобнее.

Далее процесс выглядит так:

• К раме в зоне подлокотников приваривают по два кольца под цепи.
• Сваренное сиденье обрабатывают наждаком, удаляя острые металлические заусенцы. Они могут травмировать кроху.
• Следующий этап – подготовка деревянных планок для сидушки и спинки. Их количество высчитывают по общей глубине сиденья и высоте спинки, разделенные на ширину деревянной планки. Дерево режут на части, хорошо шлифуют со всех сторон.
• В раме сиденья делают отверстия под болты/винты с округлой шляпкой. Такие же формируют и на дощечках.
• Затем заготовки крепят к сваренному каркасу, хорошо затягивая гайки с тыльной стороны.
• Металл следует также обработать антикоррозийным составом и покрасить. Дерево покрывают лаком или любым ярким красящим средством.
• Финальный этап сборки конструкции — устройство цепей. Их длину отмеряют так, чтобы сиденье висело в50-70 см от земли. Цепь (2 отрезка) крепят к кольцам сиденья. А в верхней части навешивают на пружинные крюки-амортизаторы. Их предварительно смазывают машинным маслом.

Совет: чтобы ребенок не поранил пальчики в звеньях цепочки, на нее перед устройством подвеса можно надеть отрезки резинового шланга или любого похожего материала.
Чертеж сиденья

Возможно вам это понравится: Как построить летний душ для дачи самостоятельно
